泵用氣膜機械密封的供氣系統

    泵用氣膜機械密封的供氣系統：

    ①普通用途供氣系統

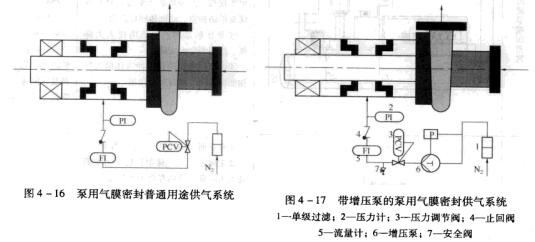

    泵用機械密封普通用途供氣系統框圖如圖4-16所示。其中所有的測量?jī)x器均配有額外的觸點或開關以便工況超標時自動觸發報瞀器。222機械密封

    ②特殊用途供氣系統

    增壓泵雖然阻塞(緩沖)氣體的輔助系統顯而易得，但在實際中，有時會發生介質壓力髙于所需的阻塞氣體壓力的現象。為解決此類現象，設計了裝有綜合壓力助推器(即增壓器)的供氣系統，如圖4-17所示。以來自供應網絡的天然氣做為動力的活塞泵提髙了阻塞氣體的壓力值，從而滿足要求。

    圖4-16泵用氣膜密封普通用途供氣系統                圖4-17帶增壓泵的氣膜密封供氣系統
